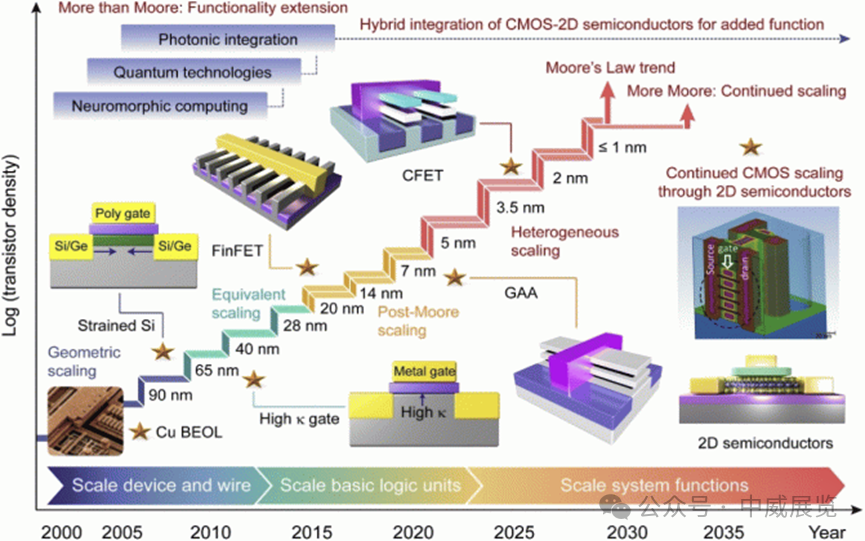

长久以来，摩尔定律指引着半导体行业以“每两年晶体管数量翻番”的速度狂奔。但如今，单纯依靠缩小器件尺寸已无法满足算力与能效的双重需求。从90纳米节点引入应变硅和铜互连，到28纳米节点的高介电常数金属栅极，再到FinFET三维结构的全面普及——每一次跨越，都是制造工艺对物理极限的一次成功突围。

而当下，GAA（环栅）晶体管已登上舞台，它通过对沟道实现全方位栅极控制，大幅抑制短沟道效应，降低漏电流，提升开关性能。面向5纳米及以下节点，CFET（化合物场效应晶体管）、二维半导体、混合集成等创新技术正在加速落地。这些技术不仅延续着摩尔定律的生命力，更将半导体制造推向光子集成、量子计算、神经形态计算等超越摩尔的全新领域。

而这一切进步的底层支撑，正是纳米级甚至原子级的蚀刻与沉积技术。

蚀刻，顾名思义，是在晶圆表面精确去除材料。它决定了晶体管的栅极轮廓、沟槽深度、侧壁平滑度，最终影响芯片的速度与功耗。

传统的湿法蚀刻依靠化学溶液，成本低、效率高，但在关键尺寸微缩至纳米级后，其各向同性的刻蚀特性难以满足高精度需求。于是，干法蚀刻成为主流，在真空腔体中通过等离子体实现物理轰击与化学反应相结合，能够精确控制刻蚀深度和轮廓。

而在先进逻辑与存储器制造中，原子层蚀刻（ALE） 正成为不可或缺的利器。

ALE的核心理念极其优雅：每个操作循环只去除一个原子层。通过交替进行反应气体吸附、表面反应和中间吹扫，ALE能够实现对刻蚀厚度的原子级控制，同时最大限度地降低表面粗糙度。

这一技术在3D集成电路、GAA晶体管、MBCFET等复杂结构的制造中尤为关键。它帮助工程师在纳米尺度上精准塑造器件形貌，确保下一代芯片在尺寸缩减的同时，依然保持优异的电学性能与良率。

在GaN基HEMT和Micro LED等功率与光电器件的制造中，传统等离子体刻蚀带来的离子轰击损伤一直是个老大难问题。中性束刻蚀（NBE） 的出现，为这一困境提供了突破性解决方案。

NBE通过生成中性高能粒子束进行刻蚀，几乎消除了带电粒子对器件表面造成的晶格损伤和缺陷。对于常关型GaN HEMT、高亮度LED等对表面状态极其敏感的器件，NBE技术能够显著提升器件性能和可靠性，成为高频、高功率应用场景中的理想选择。

如果说蚀刻是“做减法”，那么沉积就是“做加法”。从栅介质层到金属互连，从阻挡层到功能薄膜，现代芯片的性能高度依赖于沉积薄膜的质量、均匀性和保形性。

在所有沉积技术中，原子层沉积（ALD） 凭借其独特的自限性反应机制，成为原子级制造的核心工具。ALD能够在大深宽比结构中实现原子层厚度的精确控制，确保薄膜均匀、致密、无针孔。无论是High-K栅介质、金属栅极，还是先进存储器的电容介质层，ALD都是不可或缺的工艺节点。

展望2030年代，半导体制造将迎来更加多元化的技术格局。CFET、二维半导体、光电集成、量子器件等新结构的实用化，离不开原子级精度的制造能力。

ALD将继续在超薄栅介质、铁电存储器、阻变存储器等领域发挥核心作用；

ALE将在纳米尺度的沟槽刻蚀、侧壁平整化、选择性刻蚀中扮演关键角色；

NBE则有望在GaN、SiC等宽禁带半导体器件的量产中，成为低损伤刻蚀的标准方案。

与此同时，热管理、接触电阻、界面缺陷等问题也将成为未来研究的重点。更高导热率的衬底、更平滑的刻蚀形貌、更低电阻的接触技术，都是提升器件可靠性与性能的关键路径。
